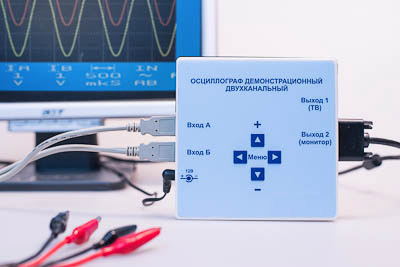

Осциллограф цифровой двухканальный
Осциллограф предназначен для наблюдения формы и частоты периодических электрических сигналов при проведении различных демонстрационных опытов по курсу электродинамики средней школы (в качестве монитора используется телевизор с низкочастотным видеовходом или монитор со входом VGA).
Комплектность:
- осциллограф – 1 шт.
- адаптер – 1 шт.
- кабель типа «тюльпан» для подключения к телевизору – 1 шт.
- кабель VGA для подключения к монитору – 1 шт.
- кабели для подключения исследуемого сигнала (1:1) – 2 шт.
- кабели для подключения исследуемого сигнала (1:10) – 2 шт.
- руководство по эксплуатации – 1 шт.
Осциллограф представляет собой аналого-цифровой преобразователь в виде приставки к телевизору или монитору, на входы которого через масштабирующие каскады поступают исследуемые сигналы, где преобразуются в поток цифровых кодов. Значения кодов пропорциональны мгновенному значению уровня сигнала. Поток цифровых кодов загружается в память цифрового сигнального процессора, в котором под управлением программы формируется полный видеосигнал, выдаваемый на видеовход телевизора или монитора. Видеосигнал состоит из изображения осциллограммы, масштабной сетки и меню режимов управления осциллографом. Цена деления масштабной сетки по вертикали зависит от коэффициентов передачи масштабирующих каскадов. Цена деления по горизонтали определяется частотой запуска аналого-цифрового преобразователя. Управление смещением лучей по вертикали осуществляется потенциометрами, изменяющими уровень постоянной составляющей на входах осциллографа.
