Конденсатор переменный с цифровым измерителем емкости
Конденсатор переменный с цифровым измерителем емкости предназначен для изучения зависимости емкости конденсатора от площади пластин и расстояния между ними, а также для измерения емкости других конденсаторов.
Комплектность:
- конденсатор – 1 шт.
- зажимы типа «крокодил» – 2 шт.
- блок питания стабилизированный (адаптер12/220 В, 50 Гц) – 1 шт.
- руководство по эксплуатации – 1 шт.

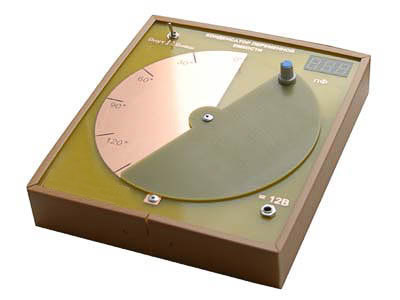

Конденсатор представляет собой две пластины (неподвижную и подвижную из фольгированного стекло-текстолита с тонким слоем диэлектрика), смонтированные на коробке и разделенные воздушной прослойкой. По образующей неподвижной пластины нанесена градусная шкала. Подвижная пластина снабжена ручкой поворота.
Измеритель емкости смонтирован внутри коробки, а индикатор измерителя вынесен на лицевую сторону прибора. Переключатель измерителя емкости может быть в одном из двух положений. В положении «Внутр.» он измеряет емкость данного конденсатора, в положении «Внеш.» он измеряет емкость конденсатора, подключенного к гнездам.
В электрическую сеть 220 В 50 Гц прибор включается через блок питания стабилизированный с выходными параметрами 12 В 0,3 А, гнездо для которого также расположено на передней панели.
