Набор для демонстраций по физике "Электричество-4"
Набор демонстрационный по электрическому току в вакууме.

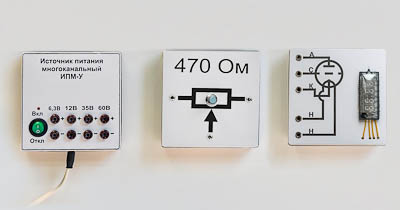

Комплектность:
- модуль вакуумного диод-триода – 1 шт.
- модуль переменного резистора на 470 Ом – 1 шт.
- модуль блока питания к набору – 1 шт.
- руководство по эксплуатации – 1 шт.
Каждый модуль оснащен магнитами, что дает возможность монтировать экспериментальные установки на поверхности стального полотна классной доски или другой подходящей поверхности.
Вакуумный диод-триод имеет плоскую форму, в которой можно идентифицировать электроды лампы: катод, сетку и анод. Катод представляет редкую одномерную проволочную сетку. На расстоянии 2 мм за катодом расположена сетка триода, а за ней – анод, имеющий люминесцентное покрытие, светящееся при попадании на него электронов. В набор входит блок питания, обеспечивающий питание накальных, сеточных и анодных цепей вакуумной лампы напряжениями, указанными на модуле и в описании.
Для постановки опытов используются демонстрационные измерительные приборы (амперметры и вольтметры), полосовой или дугообразный магнит, а также отдельные модули из наборов «Электричество-1» и «Электричество-2».
